您现在的位置:首页 > 产品展示 > XGN66-12箱型固定式交流金属封闭开关设备

 XGN66-12箱型固定式交流金属封闭开关设备


          XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品,符合国家标准GB3906《~35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求,也满足国际标准IEC60298《1KV以上5KV以下交流金属封闭开关设备和控制设备的要求》。
          该产品吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50%;断路器具有可靠性高,性能好;“五防”联锁机械可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能,可使用在各类型发电厂、变电路及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中。

型号含义


使用的环境条件
          ◎ 海拔高度不超过1000m;
          ◎ 环境温度:-25℃~+40℃,24小时内平均温度不超过+35℃;
          ◎ 水平倾斜度不大于3℃;
          ◎ 地震烈度不超过8℃;
          ◎ 无剧烈震动和冲击及爆炸危险场所。

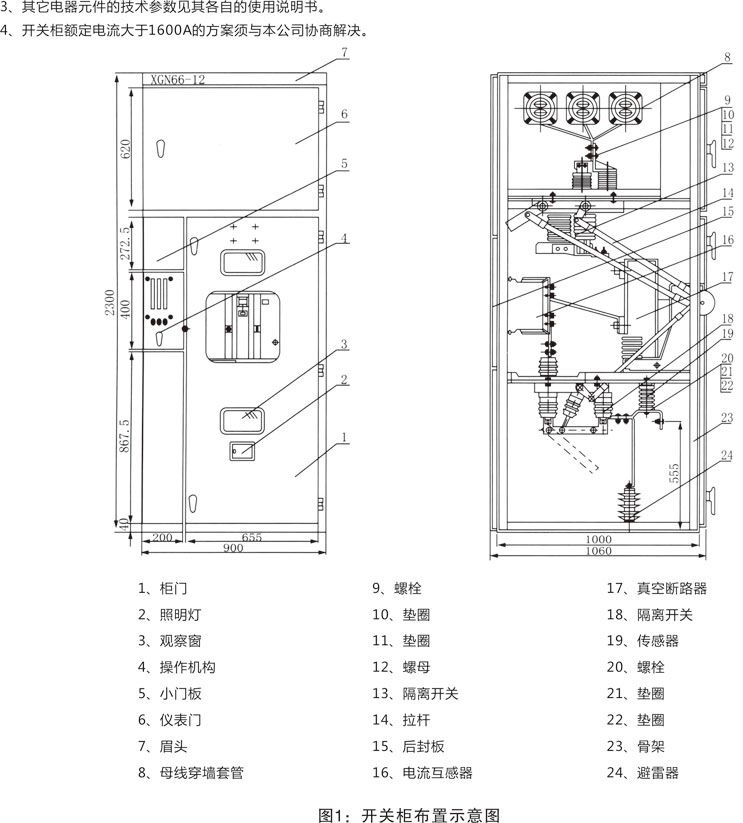

结构特点
          ◎ 柜体采用优质角钢焊接而成。
          ◎ 断路器室位于柜体中(下)部,安装、调试、维护方便;标准配装ZN63A(VS1-12)断路器,并设有压力释放通 道,确保人身安全。
          ◎ 采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修。
          ◎ 整柜防护等级IP2X。
          ◎ 设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求。
          ◎ 具有可靠的接地系统。
          ◎ 门上装有观察窗,可清楚观察到柜内元件地工作状态。
          ◎ 操作机构闭锁采用XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用。
          ◎ 进出线电缆低于柜底前部,方便用户连接。
          ◎ 设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求。
          ◎ 具有可靠的接地系统。
          ◎ 门上装有观察窗,可清楚观察到柜内元件地工作状态。
          ◎ 操作机构闭锁采用XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用。
          ◎ 进出线电缆低于柜底前部,方便用户连接。







安 装
          ◎ 安装基础参考下图,基础糟钢突出地在1-3mm、每米范围内不平度不超过1.5mm,全长范围内不超过5mm。
          ◎ 将开关柜按顺序放置于基础上,调整好安装的位置,然后用M12螺栓或者用点焊方法进行固定死,柜与柜间与M8螺栓并紧。
          ◎ 拆开后盖板安装主母线和一次电源,端子接触面应注意清理干净并涂中性凡士林,安装好后封堵电缆孔。
          ◎ 连接柜间接地母线,使沿开关柜排列方向连成一体,检查工作接地和保护接地是否有遗漏,接地回路是否连接导通,工作接地电阻应不大于1000μΩ,保护接地电阻应不大于4Ω。
          ◎ 安装二次电缆,电缆由柜前底部引入,顺测壁进入低压室,分接于端子排上;或由柜顶二次小母线上引入低压室,装好后封堵电缆孔。

投 运
          投运前应进行如下检查和调试。
          A、根据订货要求检查柜内安装的电气元件的型号与规格是否相符;检查紧固件是否松动;检查一、二次配线是否正确;操作隔离开关、接地开关、断路器、机械联锁3~5次,应灵活无卡滞现象,联锁满足“五防”要求,然后对机械活动部位加注润滑油。

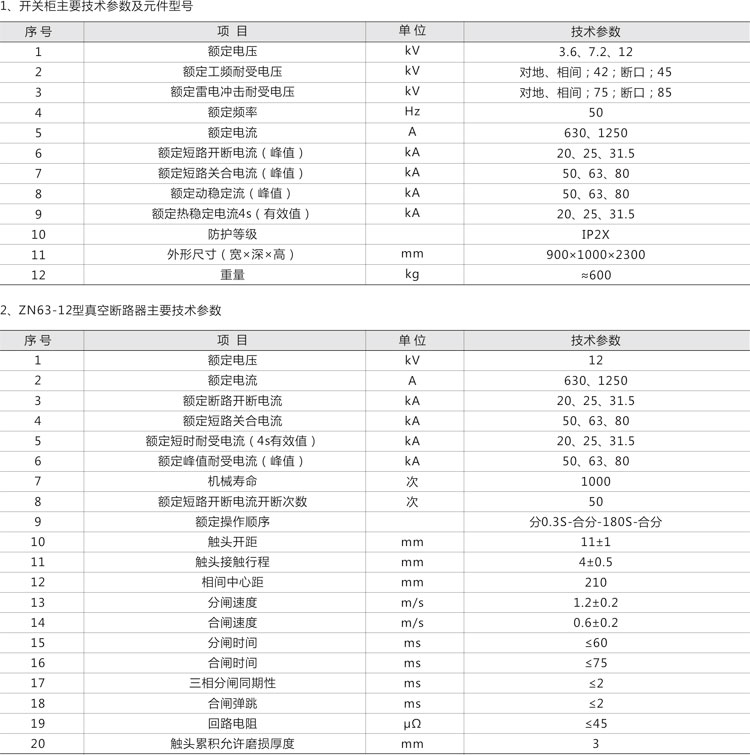

          B、按本说明书第三条和出厂试验报告检查开关柜的绝缘水平和回路电阻,断路器的机械特性,试验结果应与出厂试验报告相符或
相近。

维护与检修
          ◎ 用户应定期对开关柜进行维护与检修,内容有:
                    A、清扫各部位灰尘,特别是绝缘件表面的积尘;
                    B、检查机械活动部位,定期加注润滑油,使之保持动作灵活可靠;
                    C、断路器、隔离开关、接地开关等元件的维护按各自的说明书进行;
                    D、检查电接触问位是否良好,有无过热现象,接地回路是否导通;
          E、定期检查紧固件是否紧固。
          ◎ 用户一般应在制造厂的协助下进行故障检修,如属少许调整和小故障,用户自行检修参照本说明书和主要元件各自的说明书进行。
